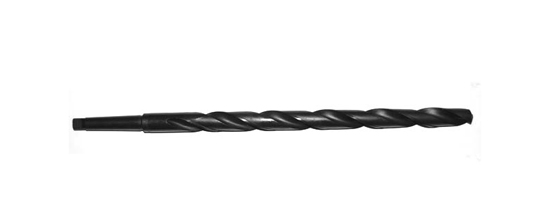

錐柄加長桿麻花鉆
簡要描述:
錐柄加長桿麻花鉆通常直徑范圍為0.25~80毫米。它主要由工作部分和柄部構成。工作部分有兩條螺旋形的溝槽,形似麻花,因而得名。為了減小鉆孔時導向部分與孔壁間的摩擦,麻花鉆自鉆尖向柄部方向逐漸減小直徑呈倒錐狀。麻花鉆的螺旋角主要影響切削刃上前角的大小、刃瓣強度和排屑性能,通常為25°~32°。
錐柄加長桿麻花鉆通常直徑范圍為0.25~80毫米。它主要由工作部分和柄部構成。
工作部分有兩條螺旋形的溝槽,形似麻花,因而得名。為了減小鉆孔時導向部分與孔壁間的摩擦,麻花鉆自鉆尖向柄部方向逐漸減小直徑呈倒錐狀。麻花鉆的螺旋角主要影響切削刃上前角的大小、刃瓣強度和排屑性能,通常為25°~32°。
螺旋形溝槽可用銑削、磨削、熱軋或熱擠壓等方法加工,鉆頭的前端經刃磨后形成切削部分。標準麻花鉆的切削部分頂角為118,橫刃斜角為40°~60°,后角為8°~20°。
由于結構上的原因,前角在外緣處大、向中間逐漸減小,橫刃處為負前角(可達-55°左右),鉆削時起擠壓作用。為了改善麻花鉆的切削性能,可根據(jù)被加工材料的性質將切削部分修磨成各種外形。
