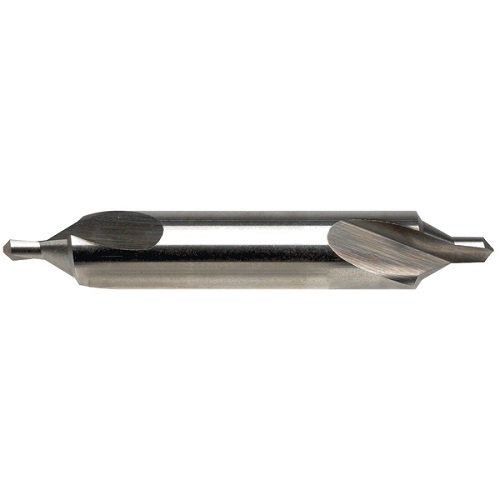

中心鉆是用于軸類等零件端面上的中心孔加工,用于孔加工的預制精確定位,引導麻花鉆進行孔加工,減少誤差,為鉆孔精確定位。切削輕快、排屑好。
中心鉆是軸類工件在Ding尖上安裝的定位基面。中心孔的60°錐孔與Ding尖上的60°錐面相配合;里端的小圓孔,為保證錐孔與頂尖錐面配合貼切并可存儲少量潤滑油。
中心鉆有二種型式

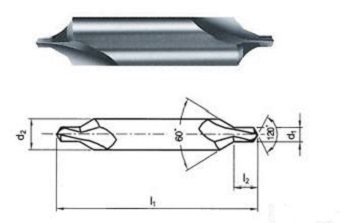

A型:不帶護錐的中心鉆。B型:帶護錐的中心鉆,加工直徑d=2~10mm的中心孔時,通常采用不帶護錐的中心鉆(A型),工序較長、精度要求較高的工件,為了避免60度定心錐被損壞,一般采用帶護錐的中心鉆(B型)。
A型和B型中心孔分別用相應的中心鉆在車床或?qū)S脵C(jī)床上加工。加工中心孔之前應先將軸的端面車平,防止中心鉆折斷,標準中心鉆的峰角一般為118度。
中心鉆主要用于中心孔的加工,根據中心孔的不同選用的中心鉆也不同。中心鉆的使用方法如下:
1.刀具在使用前,須洗凈防銹油脂,以免切屑粘在刀刃上影響切削性能。
2.必須根據被加工零件的孔型及直孔尺寸合理選用中心鉆的型號。
3.被加工工件的硬度在170-200HB之間比較好。
4.被加工工件表面應平直,不得有砂眼或硬質點,以免刀具受損傷。
5.鉆孔前的中心鉆應達到所需的位置精度。
6.切削用量。切削液:根據加工對象選擇不同的切削液,冷卻應充分。
